（汽车）传动轴扭转试验机/传动轴耐疲劳试验机

责任编辑：ly003 　　　 作者：菱悦试验机 　　　发布时间：2019-11-08

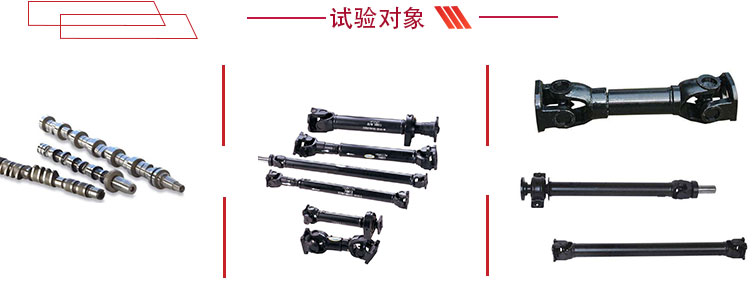

传动轴扭转试验机主要用于检测各类传动轴的扭转力学性能试验。该试验机的制造及检验依据JB/T9370-1999《扭转试验机技术条件》、GB2611-2007《试验机通用技术要求》和JJG269-2006《扭转试验机检定规程》等标准。被测试试样安装在可调整空间的夹具之间，可适应不同的被测试试样扭转力学性能的试验。 可完成传动轴总成间隙试验；转动力矩试验；滑动花键的滑动起动力试验；扭转疲劳寿命试验等。

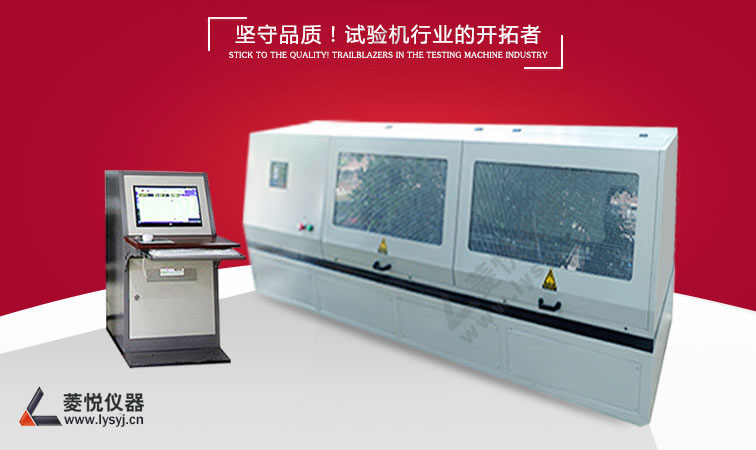

1、试验台分为三个部分:试验操作台；电气控制柜；耐久、性能试验台。

该传动轴扭矩试验机采用计算机控制操作，可进行扭矩、峰值、角度、曲线等数据的采集；显示器显示被测试零件的扭矩-时间，扭角-时间，扭矩-扭角试验曲线；可以实现试验数据存储、考取、打印试验报表等功能。

LY-传动轴扭转试验机系列：500Nm型、1000Nm型、2000Nm型、5000Nm型、10000Nm型、20000Nm型、30000Nm型（此为普通型号，可定制）

1、扭矩量程：500Nm、1000Nm、2000Nm、5000Nm、10000Nm、20000Nm、30000Nm（多量程可选）
2、扭矩测量范围： 1%-100%FS
3、扭矩最小读数值： 0.01Nm/0.1Nm
4、试验扭矩分辨率：1/±300000
5、扭矩示值相对误差：≤±0.5%
6、扭矩重复性相对误差：≤0.5%
7、转角示值相对误差：≤±0.5%
8、转角最小读数值：0.01°
9、试验转速：0.01°-720°/min无级调速
10、电源：AC 220V±10％，50Hz；
11、试样夹持方式：（按用户要求定做）
12、试验级别：0.5级/1级
13、扭转试验机主机净尺寸(mm)：约1550*550*1100
