涨紧轮扭转试验机(试验台)

责任编辑：ly003 　　　作者：菱悦试验机　　　发布时间：2019-11-08

（卧式涨紧轮扭转试验机及局部图）

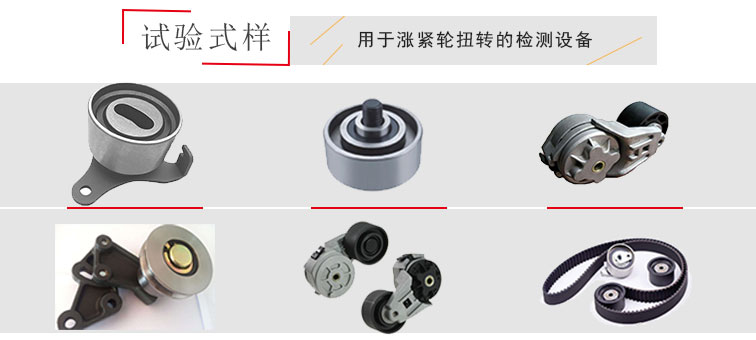

涨紧轮是用于汽车传动系统的皮带张紧装置，其检测需要专门的涨紧轮扭转试验台检测设备（济南菱悦精密仪器有限公司专业生产）；涨紧轮分为改变带轮的包角式或控制带的张紧力而压在带上的随动轮。
涨紧轮检测引用标准：
SAE-J2436-2016涨紧轮试验标准
JB/T 10859-2008  滚动轴承汽车发动机张紧轮和惰轮轴承及其单元
JJG 269-2006     扭转试验台检定规格
GB/T 2611-2007   试验机通用技术要求涨紧轮扭转试验机(试验台)(图5)

LY-涨紧轮扭转试验机系列： 5Nm型、10Nm型、20Nm型、50Nm型、100Nm型、200Nm型（此为普通型号，可定制）涨紧轮扭转试验机(试验台)(图7)

1、扭矩量程： 5Nm、10Nm、20Nm、50Nm、100Nm、200Nm（多量程可选）
2、扭矩测量范围：1%-100%FS
3、扭矩最小读数值： 0.01Nm
4、试验扭矩分辨率：1/±300000
5、试验级别：0.5级/1级
6、扭矩示值相对误差：≤±0.5%
7、扭矩重复性相对误差：≤0.5%
8、转角测量范围： 0-10000°
9、转角示值相对误差：≤±0.5%
10、转角最小读数值：0.01°
11、试验转速：0.01°-720°/min无级调速
12、扭转速度示值相对误差：≤±0.5%
13、试验空间：0～300mm（可定制）
14、试样夹持方式：（可按用户要求定制）
15、电源：AC 220V±10％，50Hz；
16、主机净尺寸(mm)：约1050*430*550mm
涨紧轮检测试验方法
1.涨紧轮的特性
1.1.涨紧轮特性的测量在涨紧轮专用扭矩试验台上进行。在测试时，应将涨紧轮扭转至许用弯曲应力相对应扭转角度三次之后进行。
1.2在专用扭矩试验台测试时，涨紧轮的安装条件及有关测量工具应由供需双方协议规定。
1.3涨紧轮的检测过程及实验结果：涨紧轮在专用扭矩试验台上测试的过程及实验报告；根据不同的涨紧轮做专用的工装，安装在试验台上进行测试。
2.涨紧轮试验设备（涨紧轮扭转试验台）

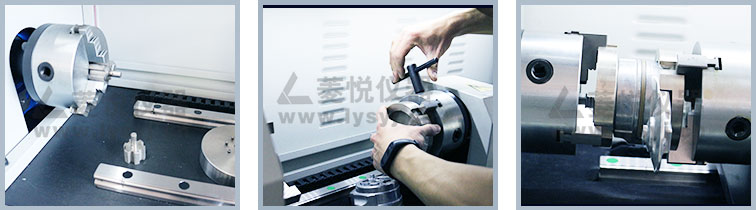

2.1涨紧轮扭转试验台工装及其安装图片：

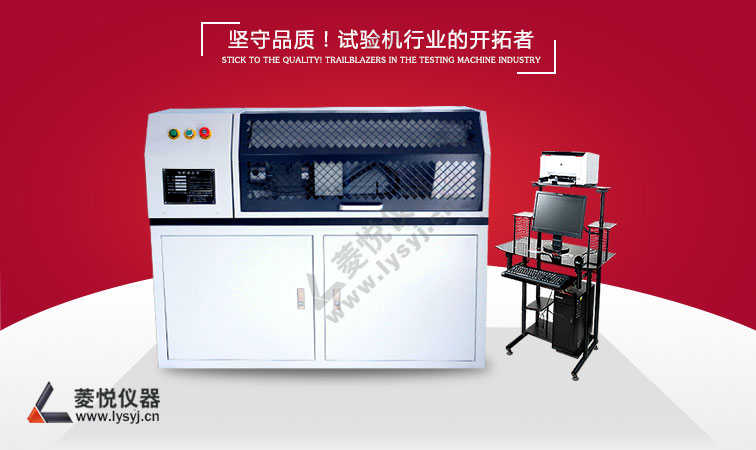

2.2涨紧轮扭转试验台图片：
见视频：涨紧轮扭转试验台.mp4

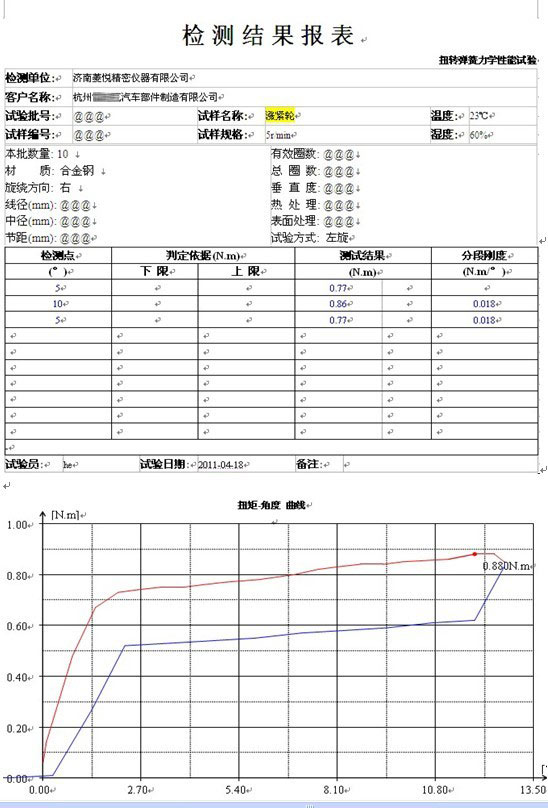

2.3涨紧轮扭转试验台的检测结果报告：
张紧轮检测报告
